【错测好几年】这才是纹波的正确测试方法
通过实验对比，得出用示波器探头测试电源输出纹波的一些需要注意的问题。

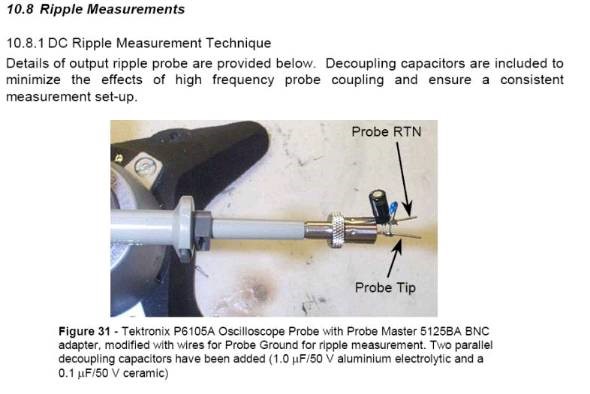

纹波比较准确的测试方式是，将探头的帽子拿到，在探针与外环地上并入一个0.1uf瓷片电容或者0.1uf瓷片电容加1uf电解电容，再进行纹波测试，为准确的方式。
因为示波器探针在普通的情况下也等于一根天线，可以接收一些外面的干扰杂讯。影响实际的测试效果。需要在最外端加入旁路电容，将高频干扰杂讯滤除。
1. 采用最原始的方式

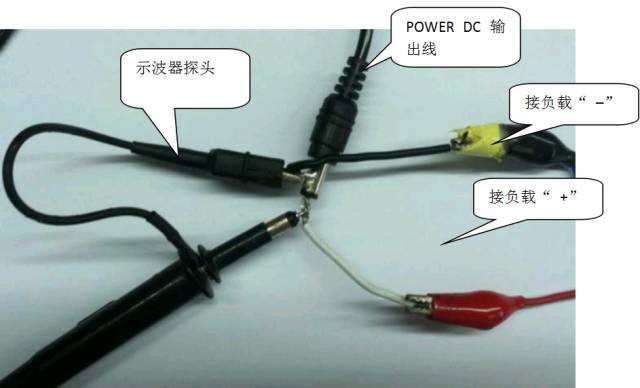

采用最原始的方式，用示波器探头直接夹在power的输出线上面，观察示波器上纹波的波形。

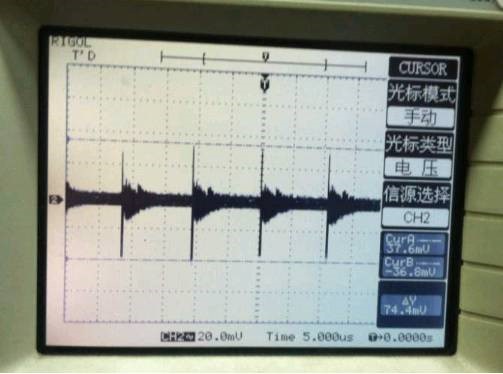

从测试出来的波形看到，有峰值在74mV左右的，频率为85KHz的干扰波形。

2. 将示波器探头的帽子拿掉

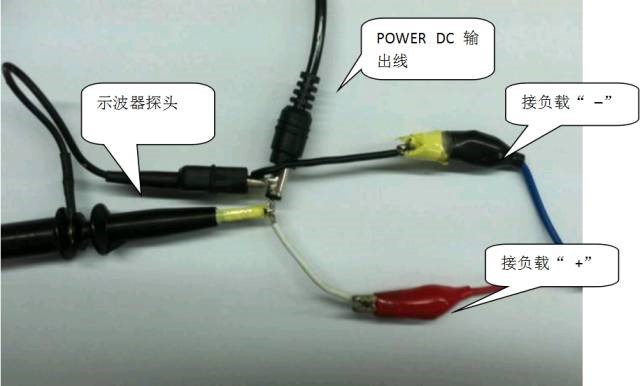

将示波器探头的帽子拿掉，直接将探针接在输出的DC线上，观察示波器的波形

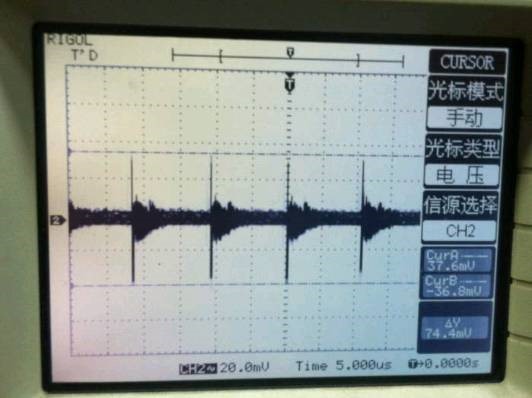

从测试出来的波形看到，有峰值在74mV左右的，频率为85KHz的干扰波形。

3. 在探头上并电容测试

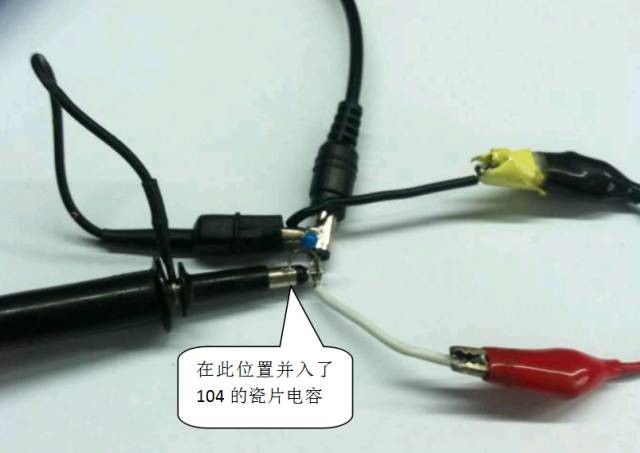

在示波器探头的探针上和旁边的外边的接地环上面并一个0.1uf的瓷片电容，在测试纹波。

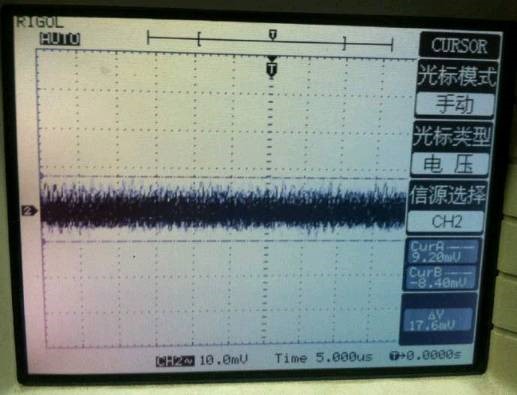

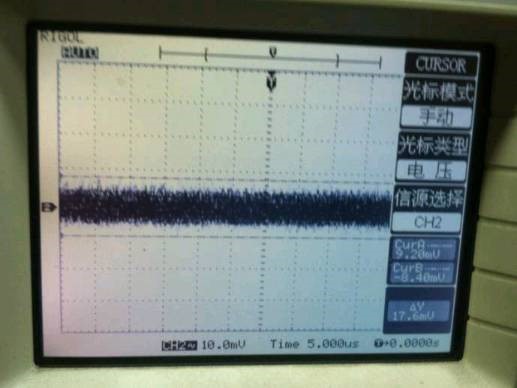

从测试出来的波形看到，平均纹波在17mV左右的，没有了尖峰的干扰波形。

4. 去地线夹测试

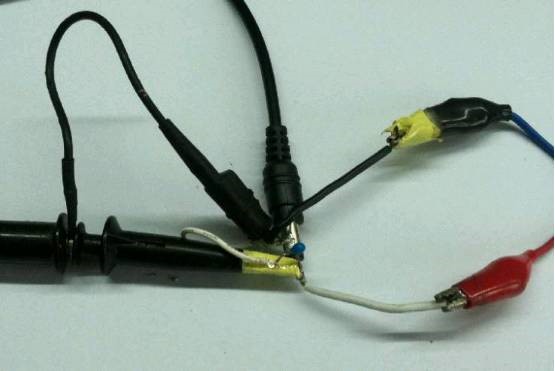

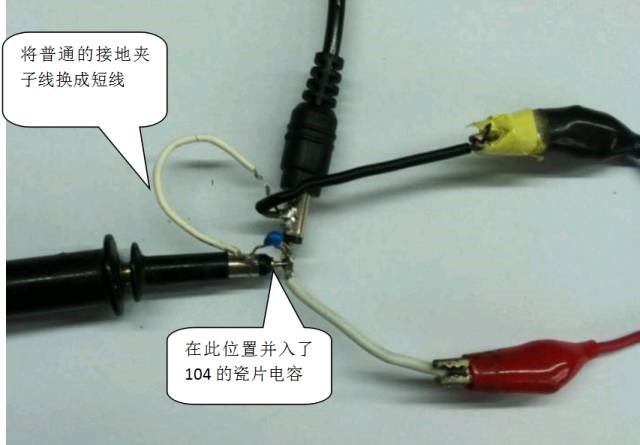

示波器探头的常规接地夹子线去掉，采用一个短线直接焊在探头的接地环和输出负极上，再测试纹波。

从测试出来的波形看到，跟上面第三种测试的方式没有明显的差异。平均纹波在17mV左右的，没有了尖峰的干扰波形。

5. 在电源段子上并电容测试

将探头的帽子装上，在power输出端上并入0.1uf瓷片电容，采用直接用夹子夹住输出端，测试输出纹波。

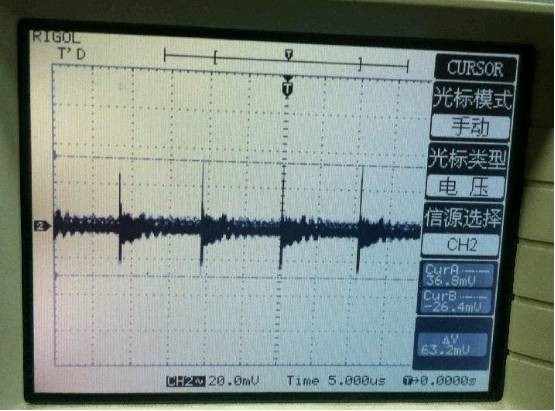

从测试出来的波形看到，有出现了一下尖峰的干扰波形，峰值纹波在63mV左右，但比不加电容的小了差不多10mV左右。

6. 标准的纹波测试方法
